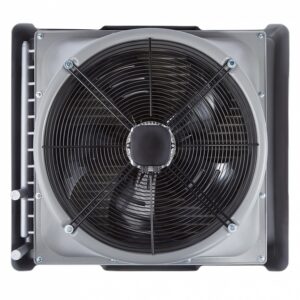

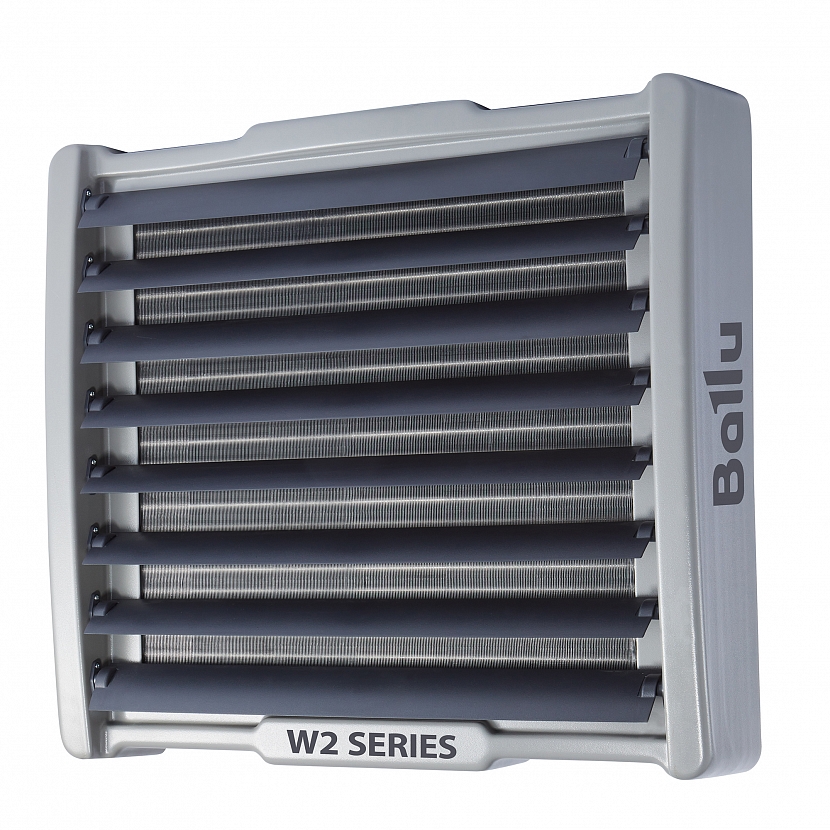

Водяной тепловентилятор BALLU BHP-W2-110-XL

Главная / Каталог / Тепловентиляторы / Водяные тепловентиляторы

Заказать со скидкой
Бесплатная доставка по России
Отправим за 24 часа
Возможен самовывоз

62 991 р.

Заказать со скидкой
Бесплатная доставка по России
Отправим за 24 часа
Возможен самовывоз

62 991 р.

Характеристики

Номинальная тепловая мощность*	76,8 кВт
Производительность	2400-6000 м³/ч
Макс. дальность струи воздуха	30 м
Рядность теплообменника	2
Макс. температура теплоносителя	130^oC
Диаметр патрубков	3/4″
Номинальный ток	2.17 А
Мощность двигателя	500 Вт
Степень защиты IP	54
Масса агрегата без воды	26,6 кг
Уровень шума	57 дБ(A)

* при параметрах воды 90/70^оС и температуре воздуха на входе 0^оС

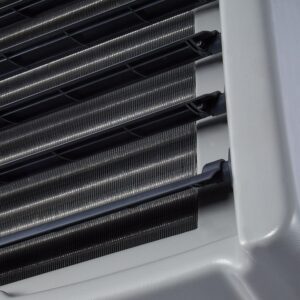

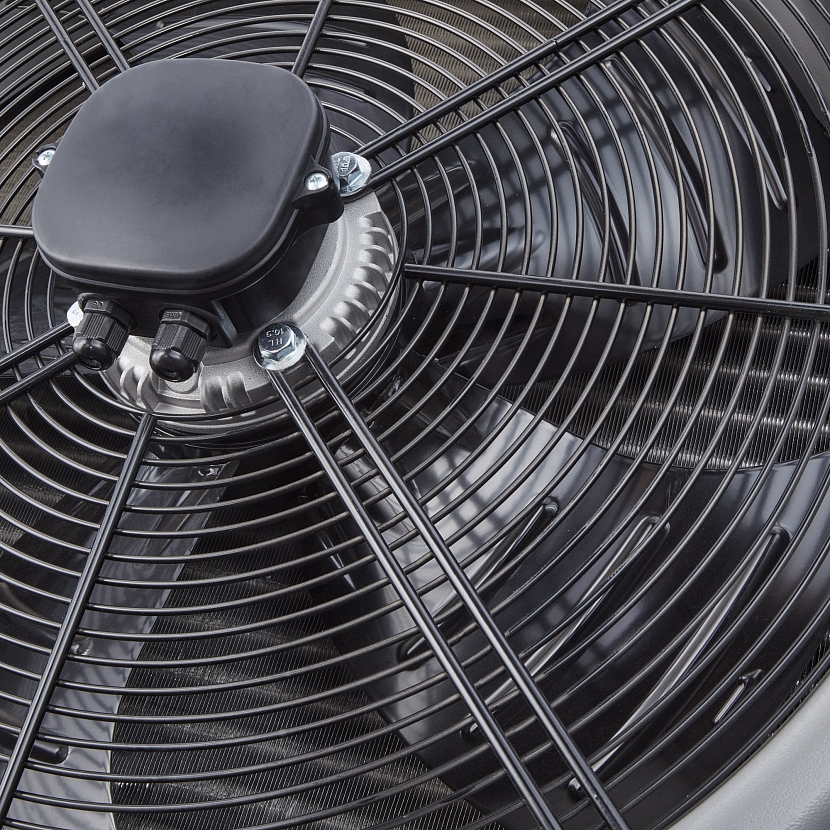

Серия W2-XL — тепловентиляторы увеличенной мощности для отопления промышленных помещений высотой более 6 метров. Теплообменники с увеличенным фронтом и рядностью обеспечивают высокую тепловую мощность даже при низкотемпературном теплоносителе. А вентиляторы диаметром 550 мм создают мощный воздушный поток с максимальной длиной струи до 30 метров.

Модельный ряд состоит из трех приборов с двух-, трех- и четырехрядным теплообменником с номинальной тепловой мощностью 61, 70 и 81 кВт соответственно.

Монтаж тепловентиляторов осуществляется на стены и колонны при помощи универсального кронштейна (входит в комплект), либо на потолок через резьбовые шпильки М6.

Характеристики	BHP-W2-110-XL
Номинальная тепловая мощность (кВт)*	76,8
Диапазон мощности нагрева (кВт)	21,8 — 104,9
Макс. объем воздуха (м³/ч)	2400	3800	6000
Питание (В/Гц)	230/50
Макс. потребление тока (A)	2,17
Макс. расход мощности (Вт)	200	370	500
IP/Класс изоляции	54 /F
Макс. уровень акустического давления (дБ(A))**	57
Макс. температура горячей воды (^oC)	130
Макс. рабочее давление (MПa)	1,5
Присоединительные патрубки (Ø)	3/4”
Вес аппарата (кг)	26,6
Вес аппарата, наполненного водой (кг)	29
Теплообменник (материал/рядность)	Cu – Al, трехрядный
Материал корпуса	ABS-пластик
Цвет корпуса	Серый
Макс. длина струи воздуха (м) ***	30

* При максимальном потоке струи воздуха, температуре теплоносителя 90/70°C, и температуре воздуха на входе в аппарат 0°C.
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
*** Длина струи изотермического воздуха при граничной скорости 0,5 м/с

Таблица тепловой мощности BALLU BHP-W2-110-XL

Параметры теплоносителя (^оС)	Вода 130/90					Вода 90/70					Вода 80/60					Вода 70/50
Температура воздуха на входе (^оС)	0	5	10	15	20	0	5	10	15	20	0	5	10	15	20	0	5	10	15	20
Расход воздуха 6000 м³/ч
Производительность (кВт)	104,9	99,8	94,7	89,6	84,5	76,8	71,9	66,8	61,8	56,7	66,4	61,6	56,6	51,5	46,4	56	51,1	46,2	41,1	36
Расход воды (л/ч)	2300	2100	2000	1900	1800	3300	3100	2900	2700	2400	2900	2700	2400	2200	2000	2300	2200	2000	1800	1500
Гидравлическое сопротивление (кПа)	6,4	5,8	5,2	4,6	4,1	13,6	12	10,3	8,8	7,4	10,2	8,7	7,4	6,1	5	7,2	6	4,9	3,9	3
Температура воздуха на выходе (^оС)	51,4	53,9	56,4	58,9	61,4	37,6	40,3	42,7	45,3	47,8	32,5	35,2	37,7	40,2	42,7	27,4	30	32,6	35,1	37,7
Расход воздуха 3800 м³/ч
Производительность (кВт)	82,2	78,1	74,3	70,3	66,6	60	56,1	52,2	48,3	44,4	52	48,1	44,2	40,3	36,4	43,9	40,1	36,2	32,3	28,3
Расход воды (л/ч)	1800	1700	1600	1500	1500	2500	2400	2200	2100	1900	2200	2000	1900	1700	1600	1900	1700	1600	1400	1200
Гидравлическое сопротивление (кПа)	3,9	3,5	3,2	2,9	2,6	8,3	7,3	6,3	5,4	4,6	6,2	5,3	4,5	3,8	3,1	4,4	3,7	3	2,4	1,8
Температура воздуха на выходе (^оС)	63,6	65,5	67,4	69,4	71,5	46,4	48,4	50,4	52,4	54,4	40,2	42,2	44,2	46,2	48,2	34	36	38	40	41,9
Расход воздуха 2400 м³/ч
Производительность (кВт)	62,8	59,8	56,9	54,1	51,3	45,6	42,7	39,8	36,8	33,9	39,6	36,7	33,8	30,8	27,9	33,6	30,7	27,7	24,8	21,8
Расход воды (л/ч)	1400	1300	1300	1200	1200	1900	1800	1700	1600	1500	1700	1600	1500	1300	1200	1400	1300	1200	1100	1000
Гидравлическое сопротивление (кПа)	2,3	2,1	1,9	1,7	1,5	4,8	4,2	3,7	3,1	2,7	3,6	3,1	2,6	2,2	1,8	2,6	2,2	1,8	1,4	1,1
Температура воздуха на выходе (^оС)	76,9	78,2	79,7	81,3	82,8	55,9	57,3	58,7	60,1	61,5	48,5	50	51,4	52,8	54,2	41,1	42,6	43,9	45,3	46,7
