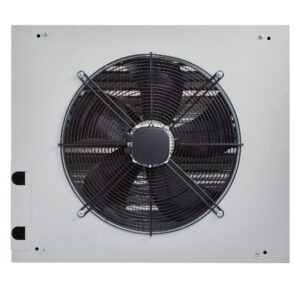

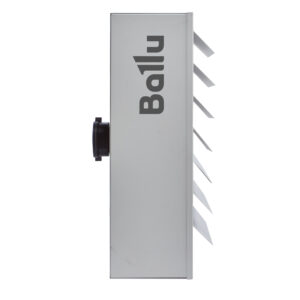

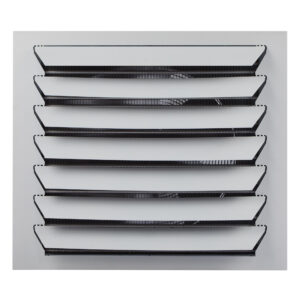

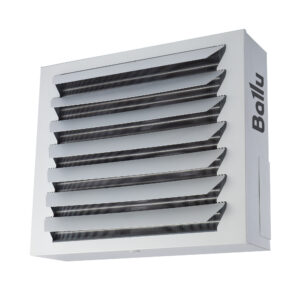

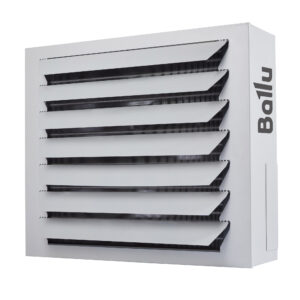

Водяной тепловентилятор BALLU BHP-W4-100-S

Главная / Каталог / Тепловентиляторы / Водяные тепловентиляторы

Бесплатная доставка по России
Отправим за 24 часа
Возможен самовывоз

60 291 р.

Бесплатная доставка по России
Отправим за 24 часа
Возможен самовывоз

60 291 р.

Характеристики

Номинальная тепловая мощность*	69.7 кВт
Производительность	3300-5500 м³/ч
Макс. дальность струи воздуха	25 м
Рядность теплообменника	3
Макс. температура теплоносителя	150^oC
Диаметр патрубков	3/4″
Номинальный ток	1.5 А
Мощность двигателя	345 Вт
Степень защиты IP	54
Масса агрегата без воды	36,6
Уровень шума	58 дБ(A)

* при параметрах воды 90/70^оС и температуре воздуха на входе 0^оС

Серия W4-S — универсальные тепловентиляторы в металлическом корпусе с широким диапазоном тепловых мощностей для отопления помещений с высотой потолков от 3 до 12 метров.

Модельный ряд состоит из компактных и промышленных моделей. Компактные модели — для отопления коммерческих помещений высотой до 4 метров — с двух- и трехрядным теплообменником с номинальной тепловой мощностью 12 и 15 кВт.
Промышленные модели — для отопления для отопления промышленных и складских объектов высотой более 6 метров — с одно-, двух- и трехрядным теплообменником с номинальной мощностью 25, 41 и 56 кВт.

Монтаж тепловентиляторов осуществляется на стены и колонны при помощи универсального кронштейна (входит в комплект), либо на потолок через резьбовые шпильки М6.

Характеристики	BHP-W4-100-S
Номинальная тепловая мощность (кВт)*	69,7
Диапазон мощности нагрева (кВт)	22,7 — 95
Макс. объем воздуха (м³/ч)	3300	3600	5500
Питание (В/Гц)	230/50
Макс. потребление тока (A)	1,5
Макс. расход мощности (Вт)	345
IP/Класс изоляции	54 /F
Макс. уровень акустического давления (дБ(A))**	58
Макс. температура горячей воды (^oC)	150
Макс. рабочее давление (MПa)	1,6
Присоединительные патрубки (Ø)	3/4”
Вес аппарата (кг)	36,6
Теплообменник (материал/рядность)	Cu – Al, трехрядный
Материал корпуса	Металл
Цвет корпуса	Серый
Макс. длина струи воздуха (м) ***	25

* При максимальном потоке струи воздуха, температуре теплоносителя 90/70°C, и температуре воздуха на входе в аппарат 0°C.
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
*** Длина струи изотермического воздуха при граничной скорости 0,5 м/с

Таблица тепловой мощности BALLU BHP-W4-100-S

Параметры теплоносителя (^оС)	Вода 130/90					Вода 90/70					Вода 80/60					Вода 70/50
Температура воздуха на входе (^оС)	0	5	10	15	20	0	5	10	15	20	0	5	10	15	20	0	5	10	15	20
Расход воздуха 5500 м³/ч, 3-я скорость
Производительность (кВт)	95	90,4	85,8	81,2	76,8	69,7	65,1	60,5	55,9	51,3	60,2	55,6	51	46,4	41,8	50,5	46	41,4	36,8	32,2
Расход воды (л/ч)	2020	1920	1820	1720	1630	2980	2790	2590	2390	2200	2580	2390	2190	1990	1790	2170	1980	1780	1580	1380
Гидравлическое сопротивление (кПа)	5,8	5,3	4,8	4,4	4	12,4	10,9	9,6	8,3	7,1	9,6	8,3	7,1	6	4,9	7,1	6	5	4	3,1
Температура воздуха на выходе (^оС)	60,4	62,5	64,6	66,7	68,8	44,3	46,4	48,5	50,6	52,6	38,3	40,4	42,4	44,5	46,6	32,1	34,3	36,3	38,4	40,5
Расход воздуха 3600 м³/ч, 2-я скорость
Производительность (кВт)	75,5	71,9	68,4	65	61,5	55,1	51,5	47,9	44,4	40,8	47,7	44,1	40,5	36,9	33,3	40,2	36,6	32,9	29,3	25,6
Расход воды (л/ч)	1600	1520	1450	1380	1300	2360	2210	2050	1890	1740	2050	1890	1740	1580	1430	1730	1570	1410	1260	1100
Гидравлическое сопротивление (кПа)	3,8	3,5	3,2	2,9	2,6	8,1	7,1	6,2	5,4	4,6	6,3	5,4	4,7	3,9	3,3	4,7	4	3,3	2,6	2,1
Температура воздуха на выходе (^оС)	70,2	71,8	73,5	75,3	77	51,2	52,8	54,5	56,2	57,8	44,3	46	47,6	49,3	50,9	37,3	39	40,6	42,2	43,8
Расход воздуха 3300 м³/ч, 1-я скорость
Производительность (кВт)	66,8	63,7	60,7	57,6	54,6	48,6	45,5	42,3	39,2	36	42,1	39	35,8	32,6	29,5	35,5	32,4	29,2	26	22,7
Расход воды (л/ч)	1420	1350	1290	1220	1160	2080	1950	1810	1680	1540	1810	1670	1540	1400	1260	1530	1390	1250	1110	970
Гидравлическое сопротивление (кПа)	3,1	2,8	2,6	2,3	2,1	6,4	5,7	5	4,3	3,7	5	4,3	3,7	3,1	2,6	3,7	3,2	2,6	2,1	1,7
Температура воздуха на выходе (^оС)	75,2	76,6	78,2	79,8	81,3	54,7	56,2	57,6	59,1	60,5	47,4	48,8	50,3	51,7	53,1	40	41,4	42,8	44,2	45,6
